中控室全稱是中心控制室或中央控制室，是現代大型化工廠的核心部門，匯聚了大量的中控設備和儀表信號以及很多種類的電纜，中央控制決策和集中調度命令也從中控室發出，中控室設計注意事項包括化工企業中控室設置要求，化工廠中控室有幾個人， 如何設計和布局中控室操作臺， 中控室大屏幕顯示系統方案設計，中控室裝修方案等，中創美提供工廠中控室設計規范要求供您參考。

一、中控室設計要求

1. 智能中控室生產控制、數據采集自動化、生產現場可視化、智能生產操作等基礎工作，結合調度指揮、規劃生產協調優化、應急指揮等功能，實現生產控制一體化。
2. 中控室應配備智能調度系統建設，提高生產自動化水平，快速集成所有生產過程信息，自動推送調度指令，跟蹤調度指令的實施進度，反饋完成情況，真正實現閉環管理。
3. 應急指揮中心、現場指揮部（應急指揮車）三級綜合應急平臺，實現企業、總部、現場“信息交換、數據同步、快速接警、綜合研判、科學決策、聯動指揮”目標是提高企業應急協同作戰能力。
4. 預測維護系統通過監測、收集、分析設備實時狀態參數、故障診斷和劣化趨勢預測，得到設備可能存在的故障風險，中控室操作人員可根據系統診斷故障類型到現場確認，實現設備全生命周期標準化管理，實現設備可靠性管理的預測維護模式。
5. 智能供應鏈系統是一個以庫存為核心的流程循環系統，利用庫存鏈接上下游，通過需求訂購拉動，定額自動貨。
6. 當生產異常時，中控系統會自動彈出界面，準確定位故障點，輔助操作人員進行應急處理，從而減輕工作壓力。

二、中控室規范要求

1. 智能中央控制室利用現代數字制造技術和計算機模擬技術對整個生產過程進行模擬、評估和優化，利用物聯網技術和監控技術加強信息管理服務，提高生產過程的可控性，減少生產線人工干預，合理規劃調度，整合初步智能手段和智能系統等新興技術，打造高效、節能、綠色、環保、舒適的人性化智能工廠中央控制室。
2. 中央控制室主要操作與大量按鈕和儀器對應的關鍵控制點，并使用PLC，DCS，SCADA，視頻監控，機器人，以太網，光纖和55G該技術實現了生產線的自動化、數字化，構建了一個更加智能化的中央控制室。通過先進的中央控制室，對整個生產過程進行監控、數據收集和數據分析，形成高度靈活性、個性化、網絡化，或以企業運營決策中心的形式進一步收集、反饋和協調，運營一個或多個智能工廠的運營業務數據流。
3. 中央控制室操作人員涉及的操作數量、安全責任和決策能力需要更多的專業能力。全天候高效運行的智能中央控制室已成為企業安全穩定生產的關鍵因素，改善運營商的運營狀況，確保人機交互的高效穩定，消除因人為原因造成的停產和經濟損失。

三、中控室注意事項

1. 通常具有緊湊的整體布局設計、監控席位與咨詢決策、生活區與工作區的綜合設計、自然光較少的光環境。
2. 選擇對健康更有益的中創美中控室操作臺，使用桌面新風系統和小型高功率局部加熱裝置。
3. 配備多個顯示和控制終端、曲面顯示器、大型顯示器和傾斜觸摸屏，吸聲材料和屏風用于控制臺和墻壁，以減少工廠設備運行的噪聲干擾。
4. 生產監控與企業經營決策相結合，各席位職能相對獨立，大尺寸使用較少LED大屏幕也減少了控制室的整體投資。

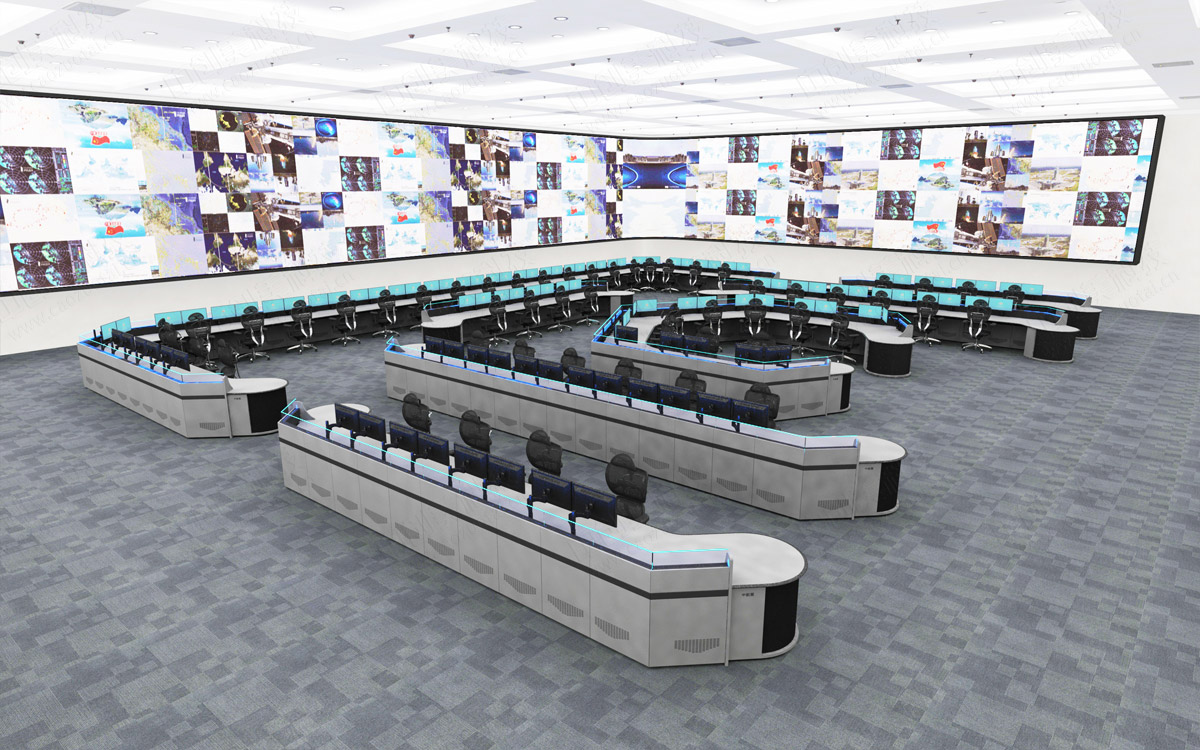

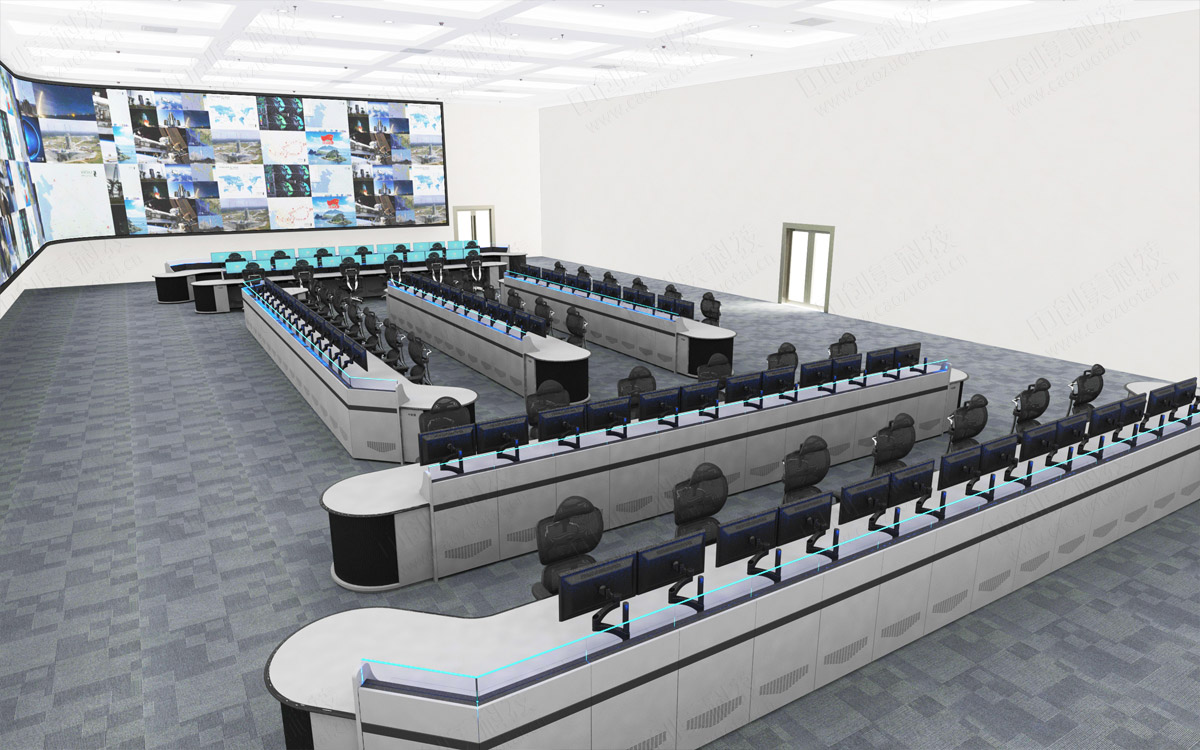

四、如何設計和布局中控室操作臺

1. 中控室就是工廠中人機交互的核心區域，工廠每日數據匯集到中控室，而承載多種輸入輸出及控制設備作為人機交互的主要平臺叫做中控室操作臺，中控室操作臺在中控室7×24小時日常不間斷運行環境當中充當著重要的角色。
2. 中控室操作臺的尺寸應根據實際應用場景進行設計。布局應合理，高度實用，整體美觀良好，符合安全規范和人體工程學的需要。根據現場的實際面積，應根據現場的實際面積進行設備配置，考慮尺寸和空間布局，充分考慮是否與環境相協調。
3. 中控室操作臺一般采用組合式設計，安裝維護靈活，整體結構拆卸方便，安裝調整。
4. 電纜埋孔或相同的電纜管理系統應設置在中控纜管理系統，使接線方便有序。此外，中控室操作臺使用的非金屬材料和其他材料都是環保材料，以確保操作人員的人身健康和安全。

五、中控室大屏幕顯示系統方案設計

1. 中央控制室的大屏幕顯示系統由多個單個液晶拼接屏幕顯示系統組成。液晶拼接墻的設計與計算機信號和視頻信號相連。任何信號都可以在單個屏幕整個屏幕上顯示，具有先進、高可靠性、冗余設計結構、易于維護和可擴展性。
2. 先進性：中控室大屏幕顯示系統應采用先進的超窄邊液晶拼接顯示技術。
3. 高可靠性：中控室顯示系統采用工業級液晶顯示單元，應滿足7個要求*連續運行需要24小時365天。
4. 低故障：中控室大屏幕顯示系統具有自動暗屏、自動溫度通風調節、緊急停電功能和系統檢測功能。
5. 經濟：液晶拼接單元具有內置圖像處理功能，可實現多屏顯示拼接。
6. 易于安裝和維護：顯示單元采用模塊化結構，具有入部件。
7. 液晶拼接顯示系統與中控室操作員的顯示終端具有相同的顯示功能。中控室操作員可以通過顯示高亮度、高分辨率的計算機監控屏幕來了解整個系統的運行概況、設備狀態、工藝流程和所有參數的控制和監控。

六、中控室裝修方案

1. 中控室建設包括主體結構建設、強電系統建設、智能化系統建設以及中控室裝修方案等，其中裝修是很形象的一部分，裝修效果的好壞直接影響到中控室的整體視覺效果。
2. 中控室裝修方案應根據國家相關裝修裝飾規范以及中控室設計規范進行設計。
3. 中控室裝修包括地面裝修、墻面裝修、吊頂裝修等。
4. 詳細中控室裝修方案請咨詢中創美操作臺廠家。
